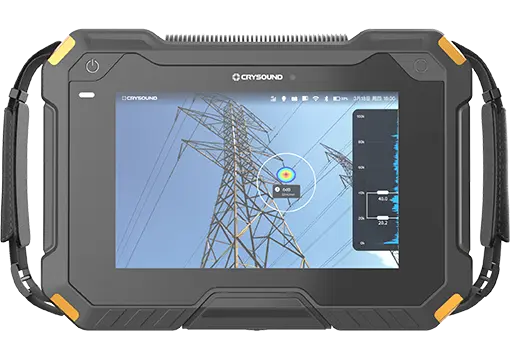

CRY8122电力版声学成像仪
CRY8122电力版声学成像仪
兆华电子新一代声学成像仪CRY8122，采用先进的声成像技术，革新工业检测方式。CRY8122在精准定位、识别电气局部放电和检测机械劣化方面表现卓越，定位速度比传统方法快10倍以上。在局部放电检测中，CRY8122声学成像仪可以实时显示PRPD图谱并识别放电类型，帮助用户做出更进一步的决策。
声学成像仪利用麦克风阵列波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面。通过将声源分布数据与视频图像进行声像融合，设备能够实时呈现变化的声源状态和位置，清晰地显示在屏幕上。
配合报告软件，用户可以分析、编辑声像图像，并生成详细报告。通过可视化工具和图表，用户可以更直观地理解数据，从而做出精准的判断和决策。
产品亮点

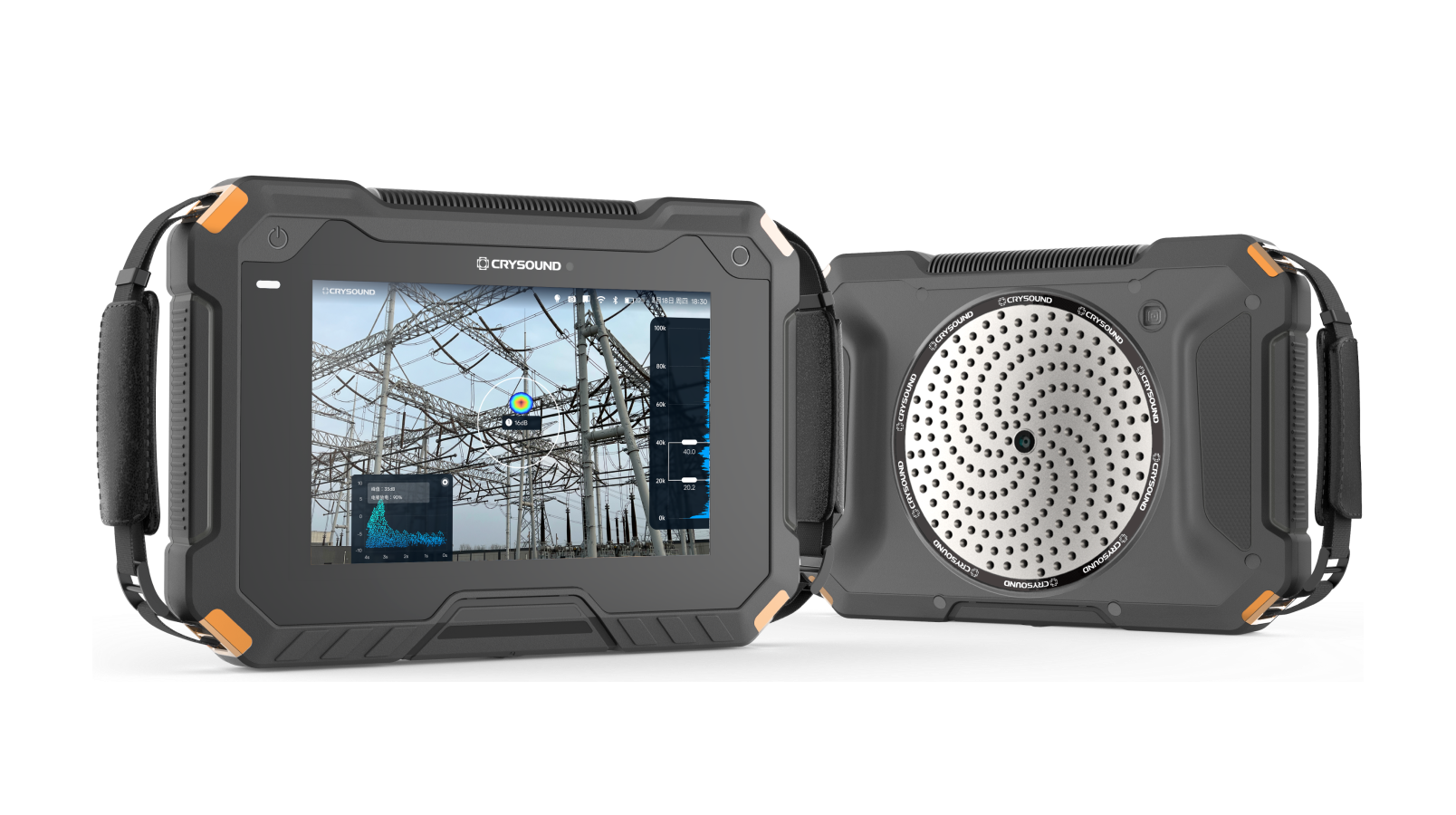

行业内最佳的性能

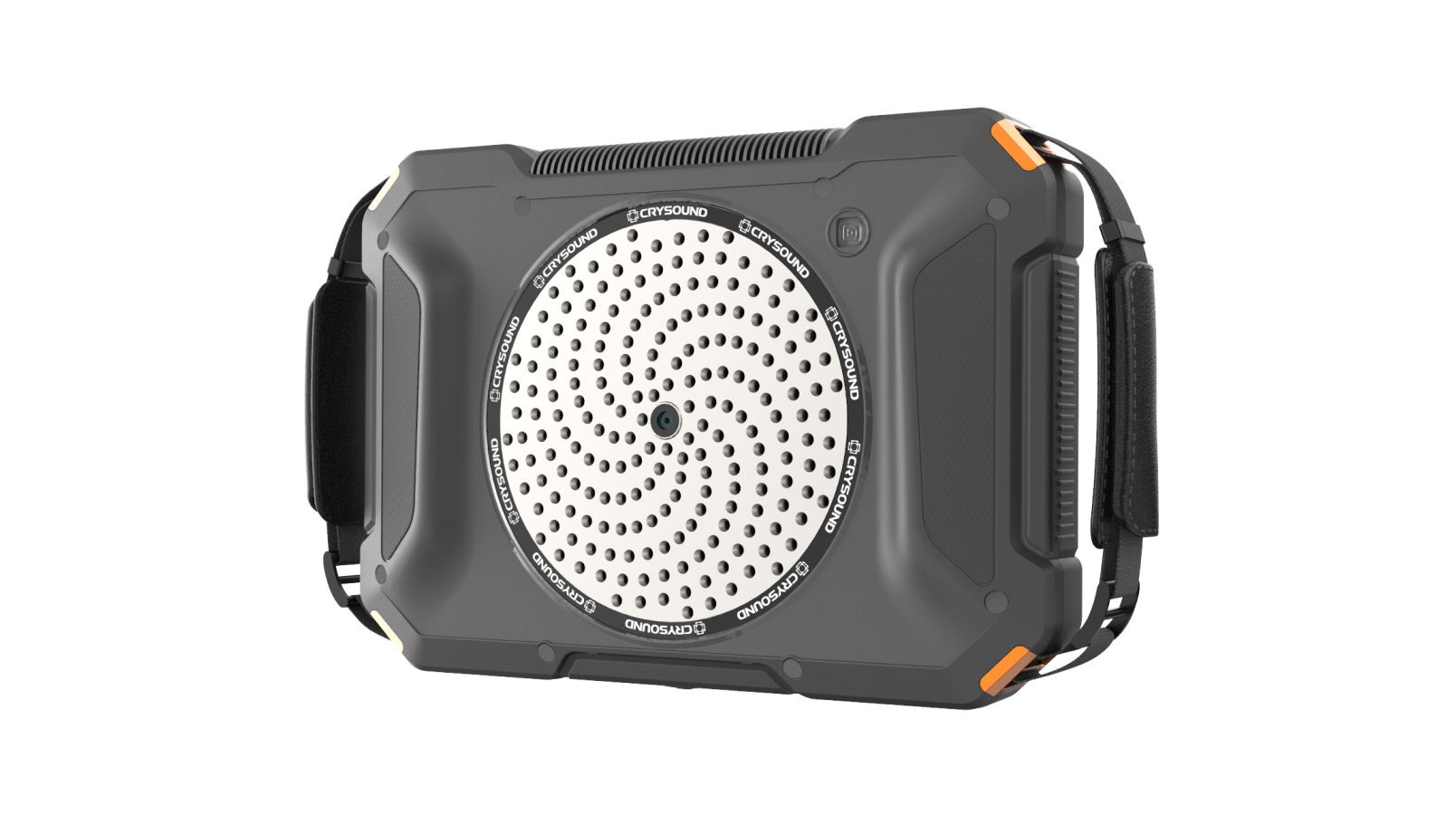

CRY8122配备200个高灵敏度MEMS麦克风、100kHz带宽以及行业内最快的处理器，CRY8122可以在更远的距离上准确定位较小的泄漏和局部放电。
CRY8122将操作人员置于更安全的距离，减小高压电环境对人体造成的伤害。此外，得益于检测距离的增加，摄像机覆盖区域更广，测试效率提升超过4倍。
检测距离是CRY2600系列的两倍
能够在10米的距离定位2bar压力下0.003L/min的泄漏
在嘈杂环境中检测能力提高了两倍
在大多数现场检测中，背景噪声是限制声学成像相机性能的主要问题。为了解决这个问题，我们在CRY8122中引入了更强大的“HyperVision”算法。
该算法显著减小了不同声源之间的相互干扰，同时强化了目标声源的信号，使微小的局部放电信号不再被大的所掩盖。CRY8122可同时定位到多个不同大小的局部放电信号，以往没有被探测出来的局部放电点位也能被准确识别和呈现。
HyperVision算法提高了在嘈杂环境中探测局部放电的能力，CRY8122凭借可靠的探测性能，帮助运维团队提前发现潜在风险，为电力设备安全工作提供有力保障。
热像与声像同步显示
CRY8122采用红外热成像与声学成像相结合的设计，两种技术手段相互补充，进而提高检测的准确性。该设计实现了热像和声像的实时同步显示，通过声像可以知道电力设备是否存在局部放电，通过热像可以知道是否存在温度过高，确保任何潜在风险都不会被遗漏。
CRY8122将声像与热像集成在一个产品上，从轻微放电到严重放电均能被很好地检出，无需额外的设备或技术手段。操作方便，简单培训后即可使用，显著提高了整体的检测效率。
支持640×512和384×288两种分辨率，可自由选择
测温范围从-20℃至550℃

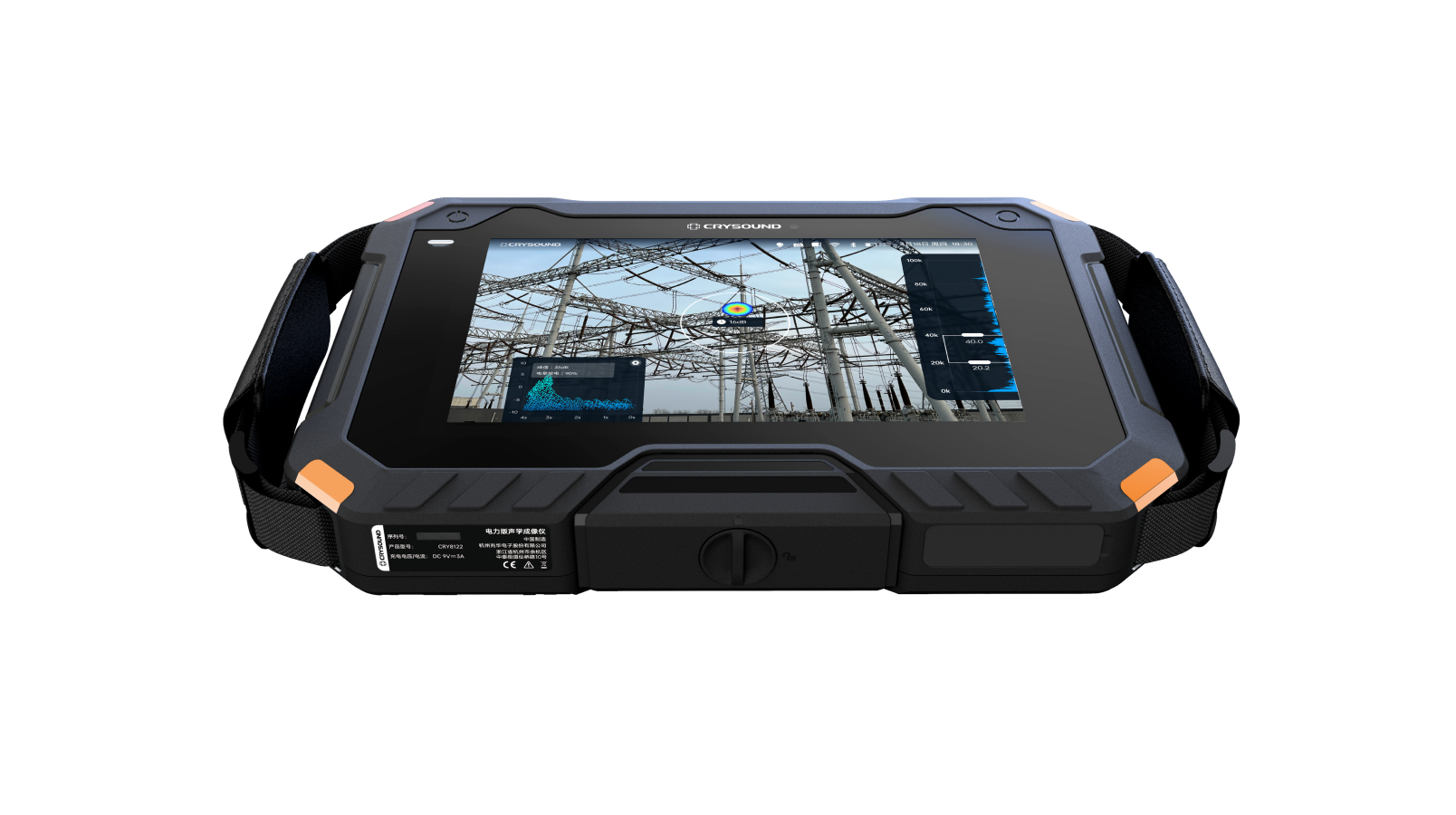

CRY8122重量仅1.4公斤，外壳采用高质量的软胶+ABS+PC材料，手感优良且易于牢固抓握。符合人体工程学设计的手柄使得单手操作更加舒适，提升了用户在不同场景中的便利性和安全性。

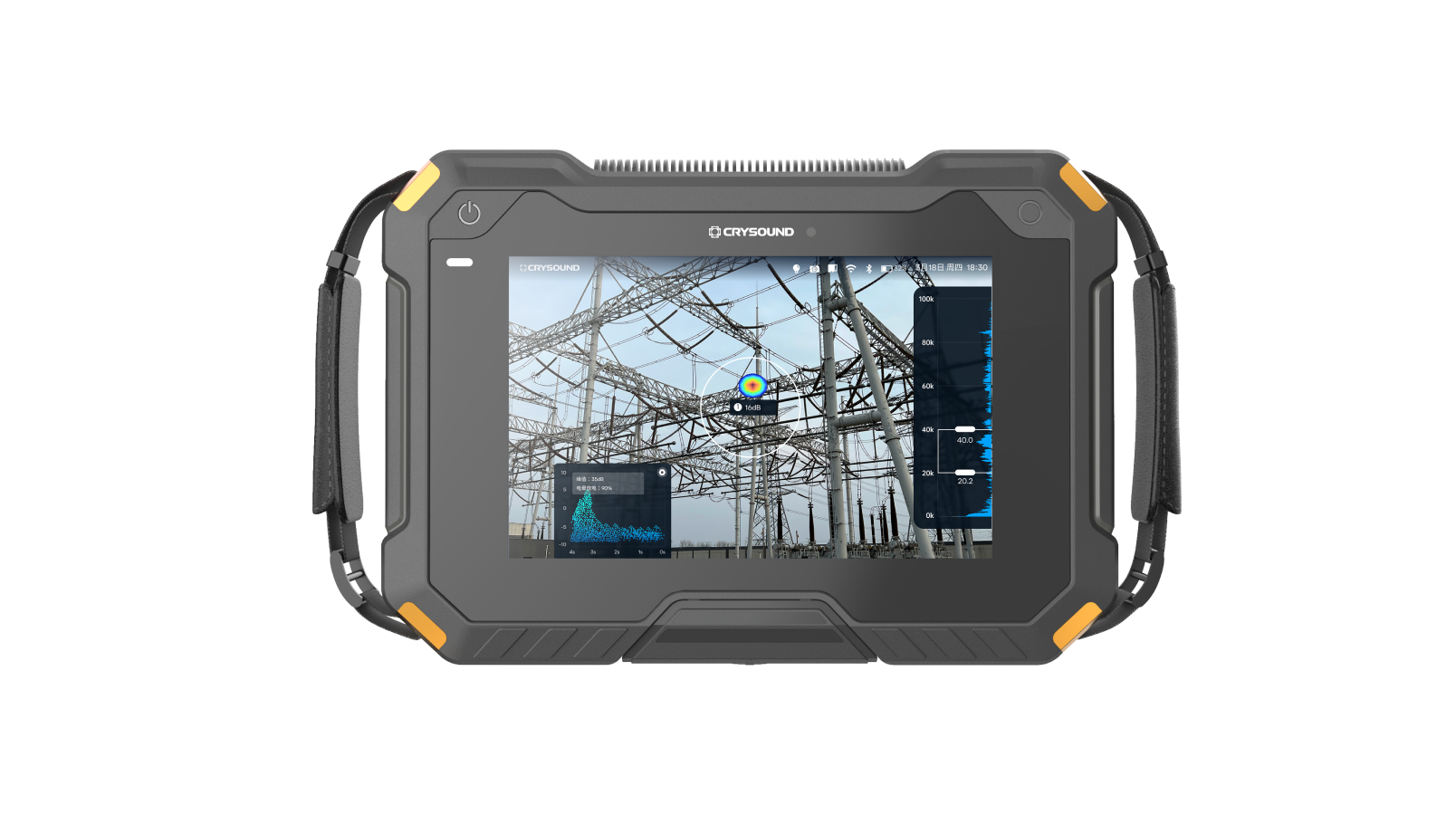

CRY8122配备8英寸LCD触摸显示屏，分辨率为1920x1200，提供清晰、细致的视觉效果。屏幕亮度为600尼特，即使在阳光直射的情况下也能轻松看清，确保在各种光线条件下都有可靠的表现。
ABS+PC材料，仅1.4kg
1920x1200分辨率, 8寸 LCD 显示屏

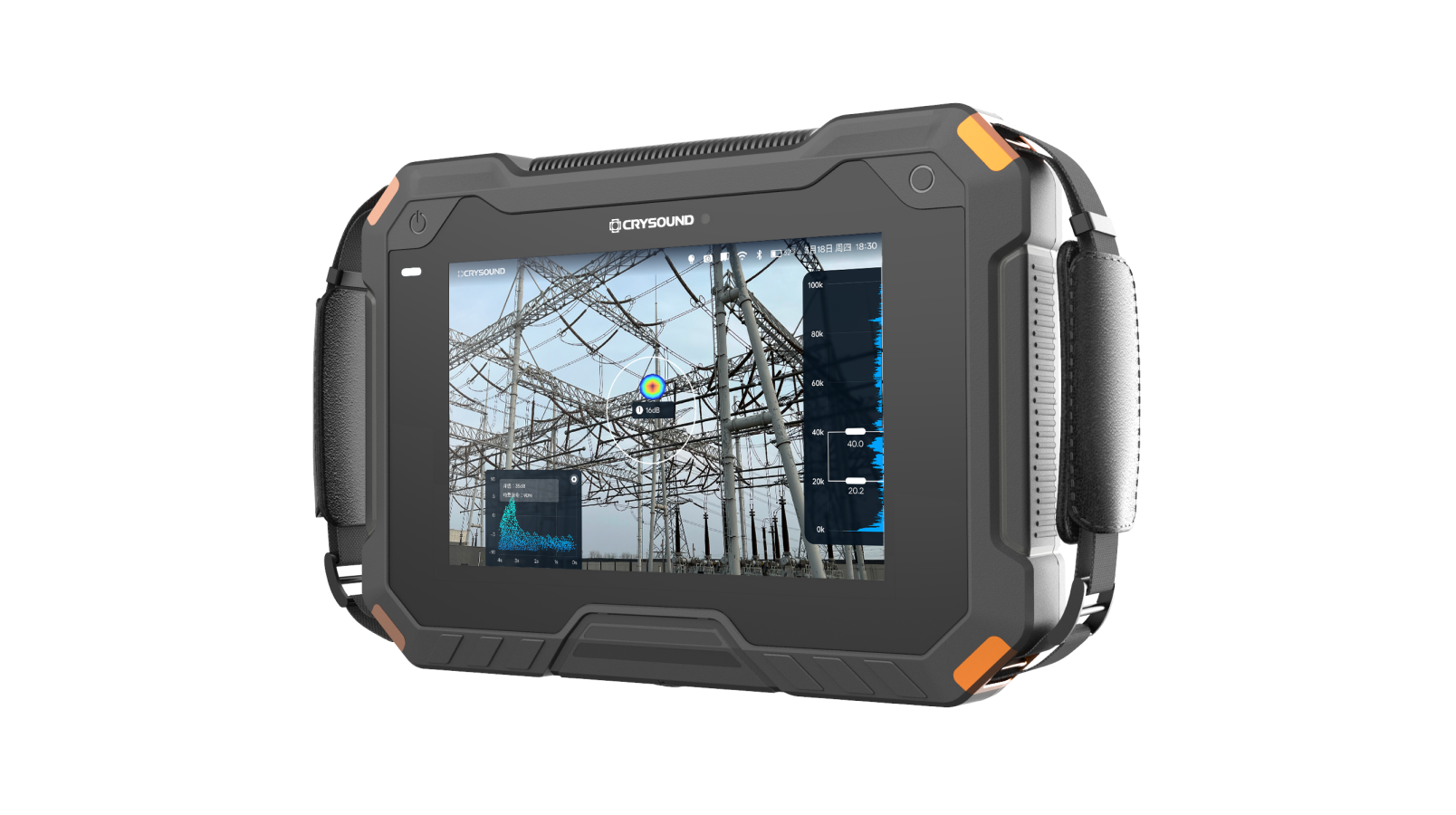

全新设计的软件界面和局部放电功能
CRY8122声学成像仪集成全新升级的软件界面，简化局部放电检测，通过算法实时处理和显示声源的PRPD图谱，并准确识别出放电类型。
CRY8122支持时域图、时频图、FFT图等多种图谱同时显示，友好的操作界面让操作员可以快速准确地识别局部放电源，减少停机时间并提高操作效率。
定位和分析局部放电
准确识别3种局部放电类型

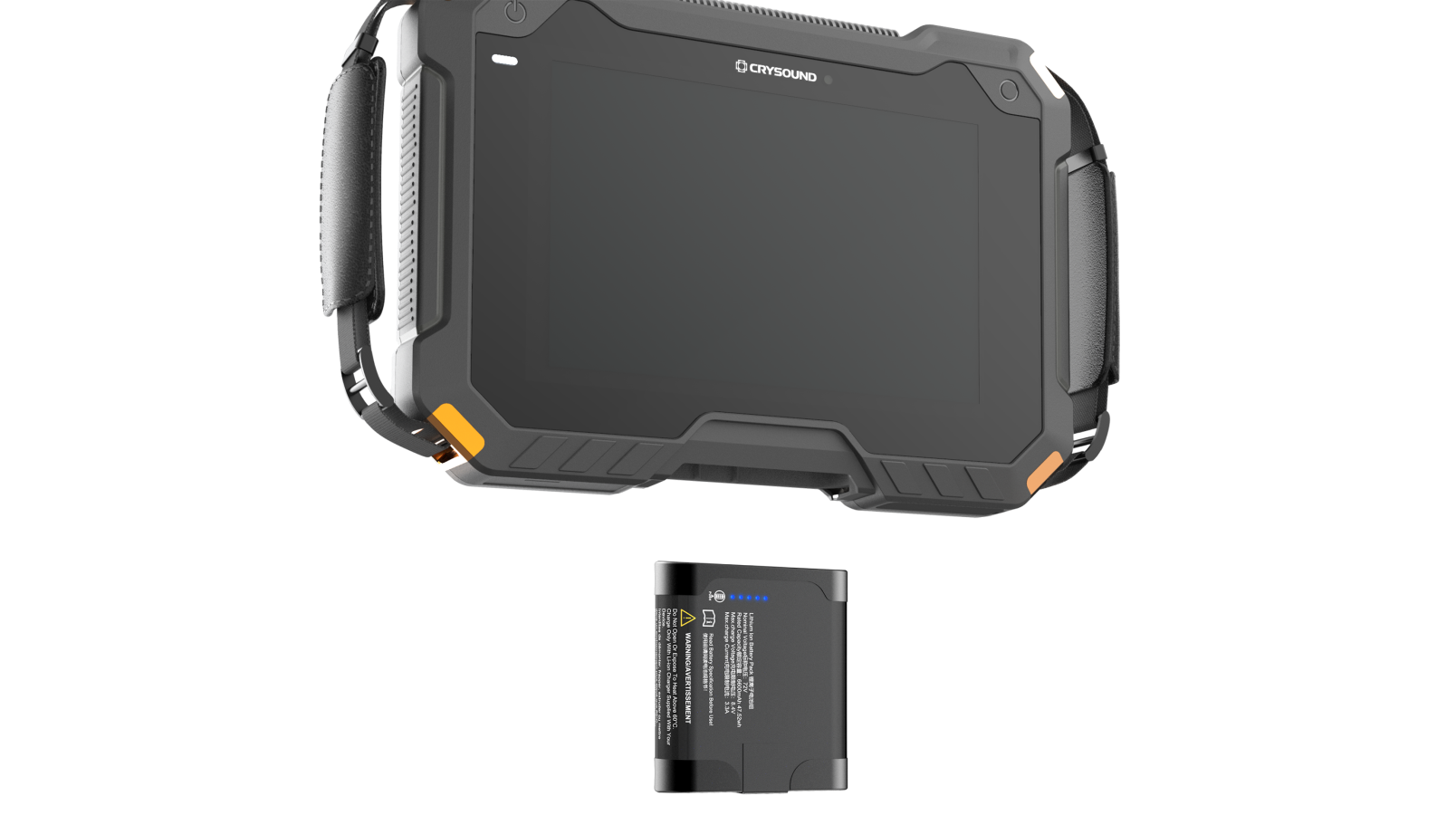

设备续航时间长
CRY8122 声学成像仪配备先进的智能可更换电池，延长了工作时间并提高了便利性。每块电池可提供长达5小时的连续使用时间，确保不间断检查。
CRY8122可以选配一块备用电池，支撑一整天的测试；也可以选配智能电池充电器，轻松管理电池。每块电池配有LED指示灯，实时显示电量，帮助用户有效监控电池状态并优化工作安排。
单块电池续航5小时
电池可更换
多种有线/无线传输方式可供选择
CRY8122配备蓝牙功能，操作员可将蓝牙耳机与声学成像仪配对。通过蓝牙耳机，操作员可实时听到局部放电产生的声音，凭借听觉帮助运维人员更精确地判断放电大小，提升电力设备局部放电的检出率。
CRY8122自带Wi-Fi和热点功能，开启Wi-Fi后，操作员可以将数据无线传输到电脑或者云端，便于与企业应用程序快速共享检查数据。开启热点功能可轻松将数据传输到基于 PC 的报告软件。此外，产品还支持4G/5G选配，配合通信协议，可将测试数据直接上传至云端，助力企业数字化管理。
支持蓝牙耳机监听局部放电
可通过无线传输导出数据到电脑

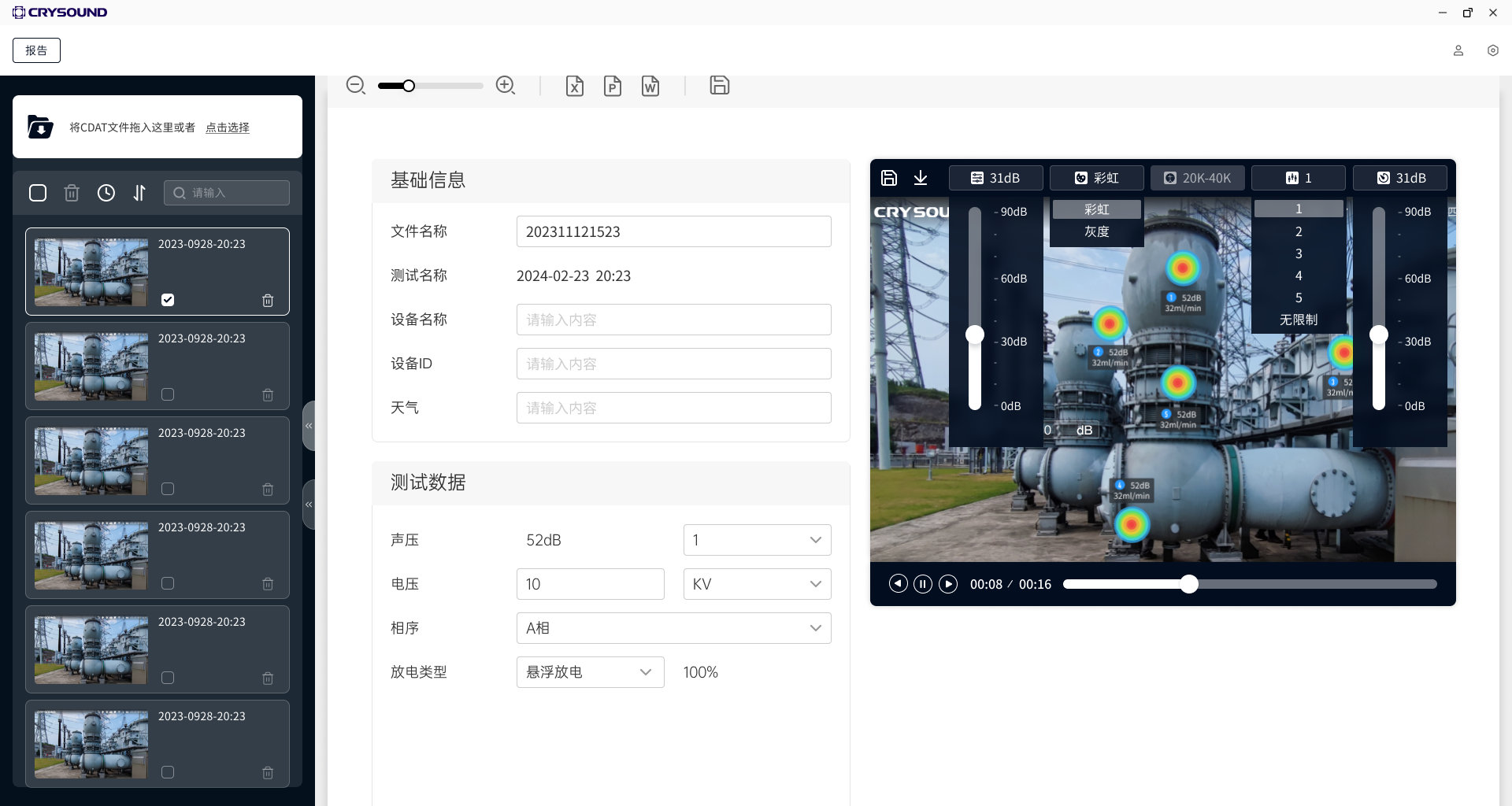

全新设计报告导出软件
CRY8122 声学成像仪与全新报告软件配合，显著提升用户体验和工作效率。该软件的用户界面采用“所见即所得”设计理念，导航和操作直观简便。
无线数据传输功能让用户能够无缝地将检查数据从声学成像仪传输到报告软件，省去了接线的麻烦。此外，该软件支持红外数据分析，并提供强大的声像、热像数据后处理能力，可生成详细的检测报告，提供全面的检查结果。
全新设计用户界面
无线数据传输
可生成声像和热像报告
技术规格
主要特点
