在工业生产与环保监测中，噪声一旦超标，意味着合规风险或投诉纠纷。此时，你需要一台能提供“可信、可追溯、可分析数据”的专业声级计。 面对几百元到数万元的差价和繁杂参数，怎么选才不踩坑？我们将复杂的选型提炼为“四步决策法”，助您快速找到预算与需求的平衡点。 第一步：明确“用途”——数据需不需要对外负责？ 这是选型的第一道分水岭，直接决定了设备的“精度等级”。 场景A：数据需“对外负责” 典型情况：环保执法、第三方检测、实验室研发、法律仲裁。 必须选择：1级声级计（Class 1）。 关键原因：1级与2级的区别远不止于读数误差。更核心的是频率响应范围的不同： 1级设备（如 CRY2851）：通常覆盖 10 Hz – 20 kHz 的宽频带，能够准确捕捉极低频振动与极高频噪声，完全满足IEC 61672-1:2013 Class 1等严苛标准。 2级设备：频率范围通常较窄（如20 Hz – 8 kHz），在高频或低频端可能存在衰减，不适用于要求严格的计量或认证场景。 场景B：仅用于“内部管理” 典型情况：车间巡检、设备点检、社区普查、内部工艺对比。 推荐选择：2级声级计（Class 2）。 核心优势：在满足绝大多数工业与环境噪声测量需求的前提下，是内部管控的理想选择。 第二步：厘清“指标”——你要测量什么？ 选错指标，数据毫无价值。请重点关注以下两点： 频率计权（A, C, Z）：该用哪一个？ A计权（最常用）：模拟人耳对声音的响应特性（对低频不敏感）。环境噪声评价、职业健康评估（如85 dB(A)限值）必须使用A计权。 C计权：对低频衰减较少，能更真实地反映声音的总能量。常用于测量机械噪声、冲击声、娱乐场所噪声等包含丰富低频成分的声源。 Z计权（零计权）：在整个频率范围内保持平坦响应，不做任何衰减。当你需要进行频谱分析、声源定位或深入研究噪声成分时，必须使用Z计权来保留原始信号。 要“瞬时值”还是“统计值”？ 快速查看现场状况：关注 Lp（瞬时声压级） 和 Lmax（最大声级） 即可。 进行科学评估或出具报告：必须具备Leq（等效连续声级）。这是评价一段时间内噪声能量的核心指标。专业设备（如 CRY2850/2851）均标配积分功能，可自动计算 Leq。 图1. 软件界面示意图 第三步：确认是否需要“分析”——要找到噪声源吗？ 这是“普通噪声计”和“专业声级计”的分水岭。只看总值（如 85dB）只能知道“这里吵”；看到频谱才能知道“哪里吵”。 何时需要频谱分析（1/1倍频程、1/3倍频程或FFT）？ ①做治理：判断噪声是来自风扇（气动噪声）还是电机（电磁噪声）。 ②做研发：对比竞品或迭代产品的声品质差异。 ③做诊断：区分轴承高频啸叫与结构低频共振。 选型建议：以 CRY2851 为例，它同时支持 OCT分析和 FFT分析。如果您的目的是“解决问题”而非单纯“记录数值”，请务必选择具备频谱功能的设备。 图2. 测试场景示意 第四步：规划测量的“模式”——是单次测量还是长期监测？ 很多项目失败是因为“测得准，但不好用”。 动态范围：告别“手动换挡”的烦恼         老式设备需手动切换量程，易误操作。现代声级计（如 CRY2851）具备>120 dB宽动态范围，从耳语到轰鸣无需换挡，一次测量全程覆盖，防误操、效率高 。 数据导出：确保数据“拿得走、用得起来”         确认设备支持将数据自动存储至SD卡或内部存储器，并能以通用格式（如CSV）导出。避免陷入“测得出却抄不完”的手工记录困境。 远程监测能力（户外/长期监测必选项）         针对工地、交通、园区等长期监测场景，设备必须具备： 通讯功能（网口/串口），实现数据远程实时回传与设备状态监控。 户外防护（如搭配 NA41户外防护套件，IP65防护等级），抵御风雨粉尘，否则设备极易损坏。 场景化选型速查表 为帮助您快速决策，我们基于上述四步法，总结了三种典型应用方案： 方案类型A. 合规优先型B. 实用高效型C. 智能监测型典型场景环保执法、第三方检测、实验室研发工厂EHS巡检、设备点检、内部管控建筑工地、交通干线、园区无人值守核心诉求法律效力 > 成本操作效率 > 极致精度7×24小时稳定运行与远程运维推荐等级推荐1级 (Class 1)推荐2级 (Class 2)1级或2级 + 户外防护套件关键功能A/C/Z计权，倍频程分析积分测量，数据导出自动存储，宽温工作参考型号CRY2851/CRY2833CRY2850/CRY2834CRY系列 + NA41套件 图3. 手持测量示意 避坑清单：最后检查这 5 点 1. 看标准：确认符合 IEC 61672-1:2013 最新标准。 2. 看带宽：即使是2级表，也要确认频率范围覆盖了你的主要噪声源，避免漏测。 3. 看校准：买1级声级计必须配1级声校准器（如 CRY563A），否则系统精度降级。 4. 看量程：优选“宽动态范围”或“自动量程”设备，拒绝手动换挡。 5. 看配件：户外使用必配防风罩和防护箱。 写在最后：专业的选择，源于专业的支持 声级计选型，本质上是在做“风险与成本”的平衡题。 如果您对“1级还是2级”或“是否需要频谱”仍有疑虑，CRYSOUND愿为您提供全生命周期的支持： 售前：我们的应用工程师提供一对一场景化咨询，帮您精准匹配，不花冤枉钱。 售后：提供从校准、培训到长期技术支持的全套服务，确保证据链完整。 与其独自纠结参数，不如联系我们，获取一份为您量身定制的配置方案。

本文面向从事声学与振动测试的工程师，介绍如何基于 ISO 532 响度标准和 ECMA-74 音调评价方法，在 OpenTest 中完成声品质测试。通过对 响度（Loudness）、尖锐度（Sharpness） 和 音调突出度（Prominence） 三大心理声学指标的测量与对比，帮助消费电子、汽车 NVH、家电等产品团队，把“好不好听”的主观感受转化为可量化的工程数据，并在统一平台上完成从数据采集、结果分析到报告输出的标准化声品质测试流程。 声品质测量的重要性 在传统噪声测试里，我们习惯用 dB 值来描述一台设备“响不响”。但越来越多的研究和实际项目都在提醒工程师：“响度”只是故事的一小部分。在汽车 NVH、家电、IT 设备、消费电子等场景中，用户对产品声音的接受度，往往更多取决于它好不好听、刺不刺耳、累不累人，而不仅仅是声压级高低。 企业调研也显示，大多数制造企业已经把“声音好不好听”视为与“够不够安静”同样重要的指标，并且在产品设计的早期阶段就开始关注声品质；在同样声级下，糟糕的声品质会显著拉低整体产品满意度。 这正是 声品质（Sound Quality）存在的意义——通过响度、尖锐度、音调突出度等一系列心理声学指标，把“尖”“闷”“刺耳”“顺滑”这些主观感受转化为可量化、可比较、可追溯的数据，让工程团队在噪声控制之外，真正面向“听感体验”来设计和优化产品声音。 声品质测量的关键指标 在工程实践中，声品质并不是一个单一数字，而是一组心理声学量的组合，常用的一些指标包括：响度、尖锐度、粗糙度、波动强度、突出度等。 图1 声品质测量的关键指标 响度 Loudness（ISO 532-1） 响度（Loudness）/ 响度级（Loudness Level） 用来描述人耳主观“有多响”，而不是简单的声压级（dB）。国际上广泛采用 ISO 532-1:2017 中基于 Zwicker 方法的响度计算模型，可以处理稳态与时变声源，在技术噪声场景中与主观听感吻合度较高。 在工程上，响度相对于 A 计权声级的典型优势是： 已考虑人耳对不同频段灵敏度的变化（中高频更敏感） 同样的 dB 值下，响度往往更能反映“觉得吵不吵” 尖锐度 Sharpness（DIN 45692） 尖锐度（Sharpness） 反映声音“尖不尖、利不利”。当高频成分占比相对更大时，人们往往会觉得声音更“锐”、“刺耳”。其测量方法在 DIN 45692:2009 中进行了标准化，通常基于响度模型和Bark频带加权实现，输出的特定响度分布，对高频成分进行加权积分后得到尖锐度（单位 acum）。 在风扇、压缩机、电驱啸叫等场景中，降低尖锐度往往比单纯“压 dB”更能改善主观舒适度。 粗糙度 Roughness（asper） 粗糙度（Roughness）对应 约 15–300 Hz 这一频段的快速振幅调制带来的“沙沙的、发抖的”听感，比如某些逆变器啸叫、齿轮啸叫中那种“抖动感”。 单位为 asper 经典定义中：1 asper 对应 1 kHz、60 dB 的纯音，以约 70 Hz 的调制频率、100% 调制度做幅度调制时产生的粗糙感 调制越深、调制频率落在敏感区（约 70 Hz）附近时，粗糙度越高 工程上，粗糙度常用来描述“声音听起来在抖 / 在刮”的程度，对电驱系统、齿轮箱、压缩机等技术噪声的主观评价非常敏感。 波动强度 Fluctuation Strength（vacil） 波动强度（Fluctuation Strength）反映的是更慢的振幅起伏——大致 0.5–20 Hz 范围内的调制带来的“忽大忽小、呼吸感”，峰值敏感通常在 约 4 Hz。 单位为 vacil 1 vacil 通常定义为：1 kHz、60 dB 的纯音，以 4 Hz、100% 调制度进行幅度调制时产生的波动感 在车内怠速“呼吸声”、风机周期性“忽大忽小”的噪声中，波动强度是很关键的描述量 粗糙度和波动强度可以看成是同一类“调制感”的两个侧面： 波动强度：慢调制（几 Hz），偏“忽大忽小、喘气感” 粗糙度：快调制（几十 Hz），偏“发抖、沙沙、毛刺感” 突出度 Prominence（ECMA-74） 很多设备在整体声级并不算高时，却会因为某一两个窄带音调而变得格外“扎耳朵”——这常用 音调感 / 突出度（Tonality / Prominence） 来定量。 在 IT 设备和信息技术产品噪声领域，ECMA-74 提供了基于 Tone-to-Noise Ratio（TNR） 和 Prominence Ratio（PR） 的音调突出度计算方法，用于识别谱线中是否存在“显著音调”。 这些指标最早起源于心理声学研究，如今已广泛用于汽车、航空、家电、IT 设备等领域，用来预测和优化噪声“恼人度（annoyance）”。例如有研究表明，在控制响度的前提下，尖锐度、音调感和波动强度 是预测直升机噪声烦扰度的重要因素之一。 为什么声品质比“只看 dB”更有用？ 在很多项目里，你可能已经遇到过类似困惑： 两个风扇方案声功率差不多，但一个听起来“顺”，一个有明显“啸叫感” 降噪后总声级下降了几 dB，但用户主观评价却没有明显改善 产线判定只看 A 计权声级，有些“难听”的异常件仍然漏检 原因在于： 声压级 / 声功率 = “量有多大” 声品质指标 = “人耳觉得怎样” 通过响度、尖锐度、粗糙度等指标，你可以把“用户说不舒服”的模糊抱怨，拆解成： 哪个频段能量过多（导致尖锐度高） 是否存在强调制成分（导致粗糙度或波动强度高） 是否有突出的纯音成分（导致音调感高） 在工程迭代中，这些指标可以直接与结构优化、控制策略（如 PWM 频率调整、风扇策略切换）、材料和隔声方案对应起来，从而形成更明确的改进方向。 在 OpenTest 中做声品质分析 OpenTest 作为面向声学与振动测试的平台，支持声品质测量从 采集 → 分析 → 报告 的完整闭环。联系我们 获取OpenTest的demo演示。 测试对象示例：一台办公电脑的风扇噪声 为了让您更好的理解测试过程，我们使用手边非常易得的办公电脑作为测试对象。 测试目标：在不同工况下评估其风扇噪声的声品质指标，用于： 对比不同散热方案、风扇策略的主观噪声表现 为 NVH 评审提供量化依据（例如：响度是否超出目标、尖锐度是否过高） 为后续声品质优化（如抑制啸叫频率、平滑转速切换）提供基础数据 测试环境可以是： 半消声室 / 低噪声实验室（推荐），或 安静办公环境下的对比测量（用于开发早期快速评估） 测量系统：SonoDAQ + OpenTest 声品质模块 硬件上，采用 CRYSOUND SonoDAQ 多通道采集设备（更多型号资料请 联系我们 获取），搭配一只或多只测量级麦克风，按测量要求布置在电脑风扇近场或听音位置。 图2 SonoDAQ Pro 多通道数据采集系统 当然，OpenTest 支持通过 openDAQ、ASIO、WASAPI 等多种主流音频协议接入，您也可以使用已有的数据采集设备或声卡进行测量。 在软件层面，OpenTest 的 声品质 功能作为测量模块之一，与 FFT 分析、倍频程分析、声级分析等功能协同工作，可满足常规音频与振动测试的应用需求。 配置测量参数 在 OpenTest 中新建工程后： 通道配置与校准 在 通道设置 中勾选将要使用的麦克风通道，设置灵敏度、采样率、频率计权等参数 使用声校准器（如 1 kHz、94 dB SPL）对测量麦克风进行校准，确保响度等指标有可靠的绝对参考 切换到「测量 > 声品质」模块 选择要计算的指标：响度、尖锐度、突出度 设置分析带宽、频率分辨率与时间平均方式等参数 可根据项目需求配置测试时长、记录工况标签等 这一步的本质，是把 ISO 532、DIN 45692、ECMA-74 等标准里的“计算口径”落地成一个可复用的 OpenTest 场景模板。 采集不同工况下的声数据 测试环境搭建完毕且参数配置完成后，点击 开始测试 按钮，测量不同工况下的声品质数据。不同测试记录会自动保存，方便测试完成后的分析。 声品质关注的是“人在实际使用过程中的听感”，因此建议按典型工况采集多条记录，例如： 空闲 / 待机（风扇低速或关闭） 典型办公负载（文档、多标签浏览等） 高负载 / 压力测试（CPU/GPU 满载运行） 通过这样的拆分，工程师可以非常直观地管理：“每一条声品质结果，背后对应哪一次工况采集”。 图3 叠加查看多次声品质测试记录 从多次测量到一份声品质报告 完成多个工况（例如空闲、典型办公、满载压力测试）后，可以在 OpenTest 中： 在 数据集列表 中勾选需要对比的记录，叠加查看： 不同工况下响度曲线的差异 尖锐度在加速 / 转速切换时是否出现尖峰 哪些工况下出现了突出度显著升高的窄带音调 在 数据选择器 里，保存对应的波形和分析结果： 导出 .wav 用于后续听感评审或主观听音测试 导出 .csv / Excel 用于进一步统计或建模分析 点击功能栏中的 报告（Report）： 填写项目、被测设备和工况信息 选择要纳入报告的声品质指标与图表（例如：响度随时间、尖锐度柱状对比、突出度标记的频谱图等） 一键导出声品质报告，用于内部评审或向客户提交 图4 声品质报告 这样生成的报告中，将同时包含测量条件与工况说明、响度、尖锐度、突出度等关键声品质指标，以及声压级、1/3 倍频程谱、声功率等传统声学指标的对照，便于项目团队围绕同一套既客观又与主观听感相关的指标展开讨论。 典型应用场景 你可以在 OpenTest 中为不同业务搭建各自的声品质场景，例如： 消费电子 / IT 设备（笔记本、路由器、风扇等） 用响度 + 尖锐度 + 粗糙度评估不同散热方案的“主观舒适度” 对比不同转速曲线或 PWM 频率下的声品质表现 汽车 NVH / 电驱系统 利用多通道采集同步记录车内噪声和转速信号 结合阶次分析与声品质指标，看“电驱啸叫”在乘客耳中到底有多尖、是否存在明显调制导致粗糙感 家电与工业设备 在声功率符合标准的前提下，进一步用声品质指标筛查“恼人噪声”，避免仅靠 dB 的单一优化 如果你正在搭建或升级声品质测试能力，可以考虑以 ISO 532 与 ECMA-74 为骨架，用 OpenTest 把环境、采集、分析和报告串成一条可重复的链路，让每一次声品质测试都清晰可追溯，也更容易从“单次试验”沉淀成“工程资产”。 欢迎 联系我们，预约 OpenTest 声品质模块的演示与试用权限；也可以访问 OpenTest 官网 www.opentest.com 了解更多功能详情和应用案例。

测量传声器用于声学计量、型式试验与工程测试。与一般拾音用途不同，测量场景更关注量值的一致性与可追溯性：同一支传声器在不同时间复测时输出应保持稳定，同批产品之间差异应足够小，不同批次的性能波动应可控。 在这类应用中，制造过程中的微小污染往往不会立即造成“失效”，但可能以自噪声升高、频率响应细微偏移、绝缘泄漏变化或长期漂移的形式累积，从而增加测量不确定度与复校成本。因此，针对关键部件装配与封装工序，在受控洁净环境（无尘室）内完成，是测量级传声器实现稳定性能与批量一致性的常见工程做法。 无尘生产 1. 关键结构与测量级要求 以电容式测量传声器为例，其核心由振膜、背板、极小间隙以及声学通道等构成。这些结构的尺寸和表面状态对灵敏度、频率响应、相位特性与自噪声具有直接影响。 测量级传声器通常需要满足标准化的几何与电声要求，并支持可追溯的校准链路。例如 IEC 61094 系列标准给出了测量传声器的规格与校准相关要求，用于保证其作为计量与传递标准时具备可比性与一致性。 2. 污染对性能的影响机制 污染通常分为两类：一类是颗粒污染（灰尘、纤维、皮屑、金属屑等），另一类是分子污染（油雾、挥发性有机物残留、清洁剂残留等）。对测量传声器而言，两者都可能改变振膜运动边界条件、声学阻尼或电学绝缘状态。 2.1 颗粒污染：自噪声、非线性与响应偏差 颗粒进入关键间隙或附着在振膜周边后，可能引入局部摩擦与阻尼变化，使自噪声上升、低电平测量的有效动态范围缩小。在更极端的情况下，颗粒还可能导致间歇性接触或运动受限，从而带来非线性失真与可重复性变差。 传声器 2.2 分子污染：绝缘与电荷稳定性的变化 分子污染往往表现为表面薄膜沉积。该薄膜可能改变绝缘部件的表面电阻，引起泄漏电流变化，进而影响等效极化条件与低频稳定性，并可能抬升电学噪声。对需要长期稳定的测量链路而言，分子污染造成的问题更隐蔽，通常以缓慢漂移的方式体现。 2.3 吸湿迁移与批量离散：长期稳定性与一致性 部分污染物具有吸湿性或迁移性。在温湿度循环与时间老化条件下，其分布与表面状态可能持续变化，导致灵敏度与频响缓慢漂移。同时，污染事件本身具有随机性：颗粒落入位置与数量难以复现，会放大批内离散并带来良率波动，从而增加系统级标定与一致性控制的工作量。 3. 无尘室的工程意义：把“污染风险”纳入过程控制 无尘室用于将颗粒与分子污染控制在可验证范围，并稳定温度、湿度与压差等环境参数。洁净室分级通常参考 ISO 14644-1，以空气颗粒浓度为主要指标。对测量传声器而言，关键在于把装配、封装与包装环节的污染风险纳入过程控制： 关键装配与封装在低颗粒环境完成，降低随机落尘与纤维污染概率; 控制温湿度、压差并进行静电管理，减少吸附与二次沉积带来的风险; 人员与物料进入、工装维护按流程执行；包装阶段保持洁净，确保出厂状态稳定。 以 CRYSOUND 为例，测量传声器的关键装配与封装工序在千级洁净室内完成；按 ISO 14644-1 的空气洁净度等级划分，该洁净室对应 ISO Class 6，用于在量产过程中降低颗粒污染风险并保持过程条件稳定。 无尘室 4. 无尘室与校准：互补而非替代 无尘室控制的是制造过程中的污染变量，用于降低性能离散与漂移风险；校准用于建立量值溯源关系，给出传声器在规定条件下的灵敏度等参数。洁净生产不能替代校准，但可提高复测一致性，并降低漂移对校准周期与不确定度的影响。 无尘生产 5. 对应用端的直接价值 污染变量受控后，产品自噪声水平与响应特性更稳定，批量差异更易管理。在多通道系统、声像测量与生产线一致性监控等场景下，传感器可互换性更容易实现，同时也便于制定更合理的复校与复检策略。 洁净受控环境为测量传声器关键工序提供稳定的污染控制条件，有助于降低自噪声、响应偏差与长期漂移风险。结合标准化设计、过程检测与可追溯校准，才能在全生命周期内维持可靠的测量结果。 如需进一步了解传声器功能及测量解决方案，欢迎访问我们的网站；如果您希望与CRYSOUND团队直接交流，请填写联系表单。

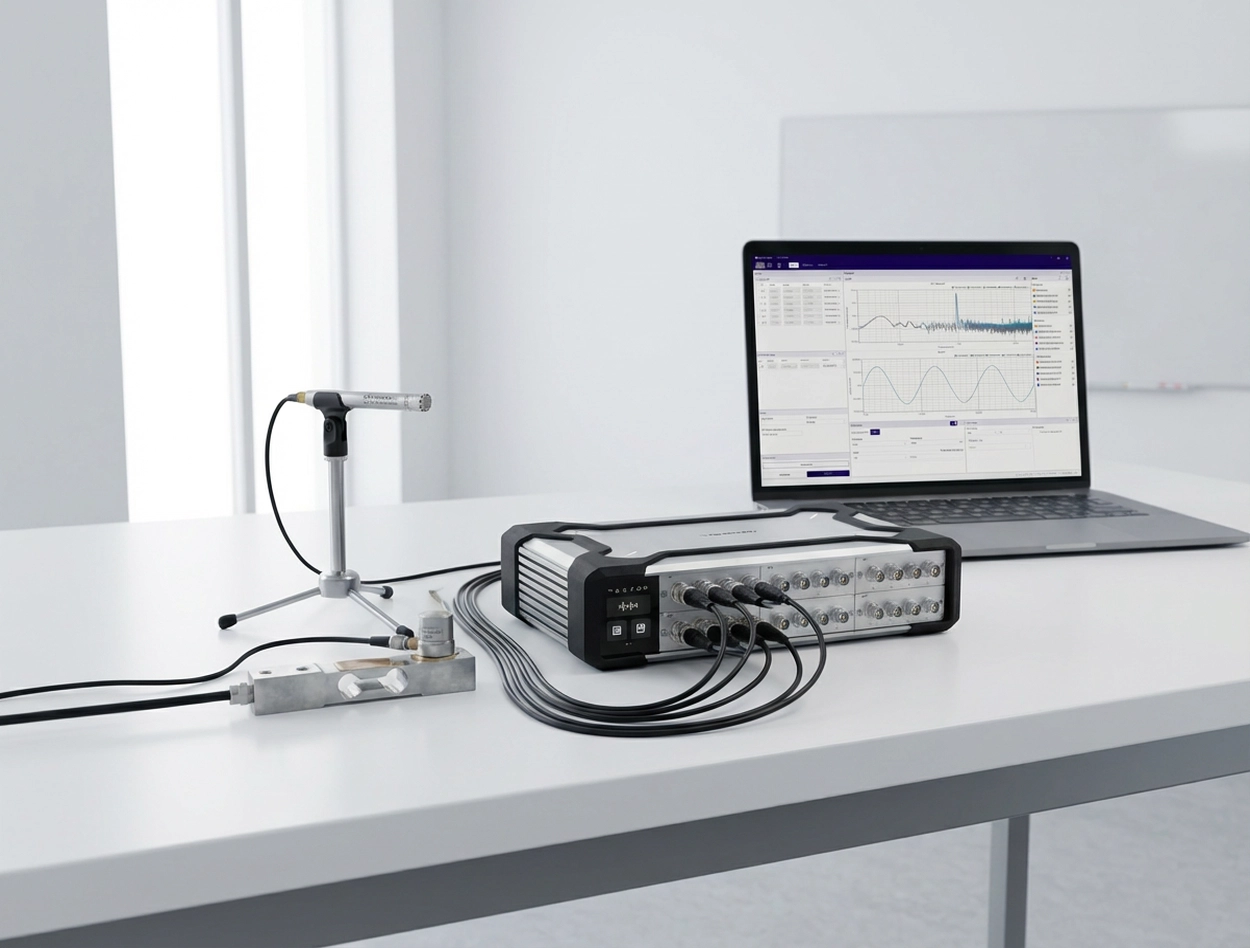

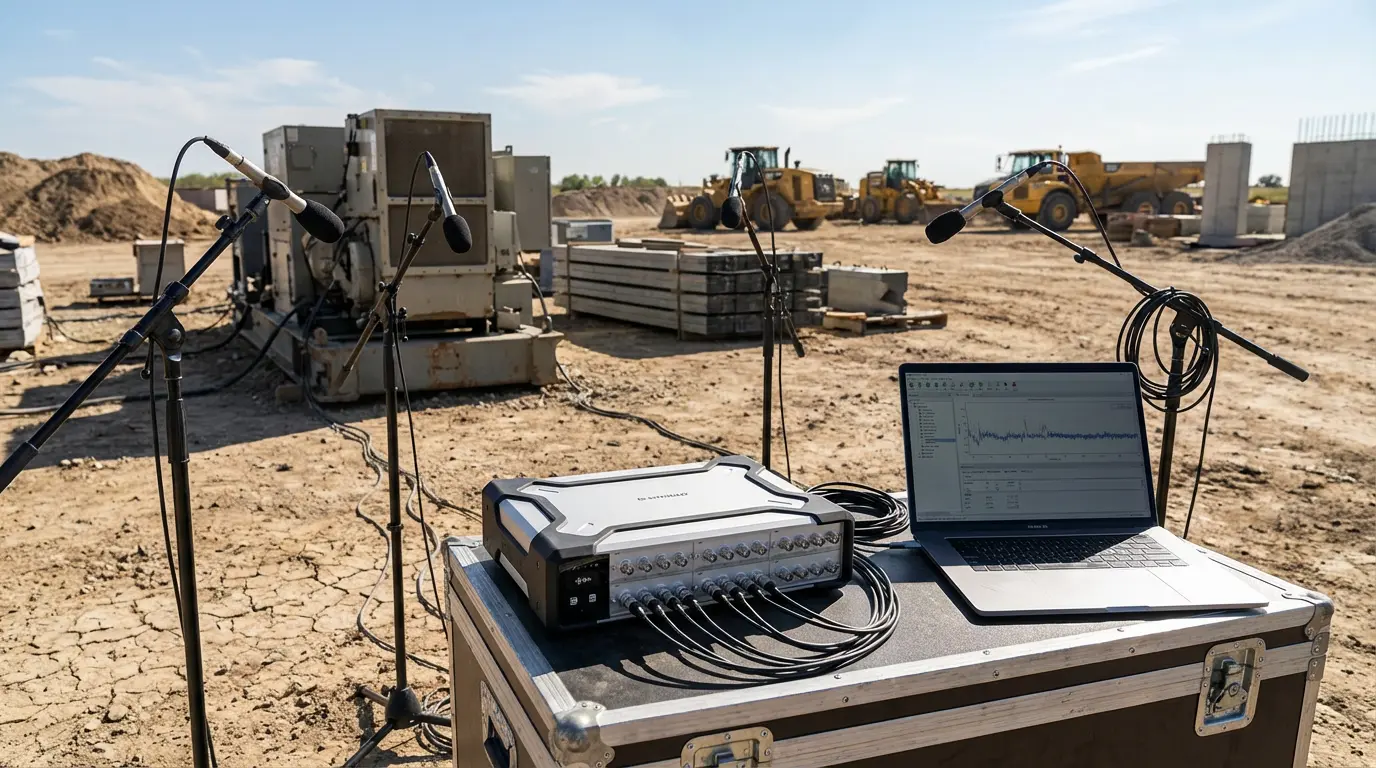

在正式地进行数据采集前，至关重要的一步是连接数据采集前端与PC，通常工程里主要有这几种方式：USB 外置直连、Wi-Fi 无线连接、以太网、PXIe 等。 本文将从这四种常见连接方式的区别、优势点、局限性几个维度，展开进行介绍，帮助用户对数据采集有更深层次的了解。 一、以太网连接 以太网连接是指采集前端通过网口进入局域网，PC 通过IP网络访问前端。它典型的数据链路如下： 传感器→前端采样→ 以太网传输（TCP/UDP 等）→PC/服务器存储与处理，这种部署拓扑从简单到复杂都很常见，比如： 前端 ↔ PC 直连（点对点） 多前端 → 交换机 → PC/服务器（分布式） 以太网连接的优点： 拓扑灵活：单点、多点、分布式都能组织起来； 距离与布线从容：网线/光纤在跨房间、跨楼层、跨区域布点上更舒服，工程上也更容易规范化走线； 网络基础设施成熟、可维护性强：交换机、网线、模块、光纤、机柜配套非常成熟；出现问题时也更容易定位; 以太网连接的局限性： 网络环境会引入不确定性，拓扑、交换机能力、端口拥塞、广播风暴、链路错误都可能导致体验波动； 多设备/多节点时，对网络规划要求上升，包括 IP 地址规划、网段划分、是否需要 DHCP、是否跨网段路由、交换机级联层数等。节点一多，不规划就容易乱。 网线质量、屏蔽接地、走线靠近强电、端口接触不良、交换机电源波动，都可能表现为丢包/重传/速率协商异常 对于工程师来说，以太网连接的使用体验很直接：在试验场地里往往只需要一根网线，就能把数据采集前端和PC快速连起来，参数配置、开始/停止采集、实时查看与存盘都能顺畅完成；当测试距离拉长时，可以通过增加网线长度，或在更远距离下采用光纤链路，把数据稳定传回到电脑侧；在跨楼层、跨房间甚至噪声/安全限制较多的现场，工程师也不必近距离待在试验区域，通过网络在办公室或控制室就能完成采集与监控。当然，网线太长也是一件让人苦恼的事情。 SonoDAQ Pro标配了两个千兆网口（GLAN，菊花链级联，支持90W PoE++供电），且还配备了具备千兆带宽的USB-C口，给用户更加灵活的网口连接方式。 二、Wi-Fi连接 Wi-Fi 无线数据采集指采集节点通过无线网络与 PC 或局域网通信。和“网线换成无线”不同的是，Wi-Fi 采集系统通常会有两种典型工作方式： 实时回传型：采样后实时通过 Wi-Fi 把数据传到 PC； 本地缓存/存储型：数据先在采集端缓存或存储，Wi-Fi 主要用于控制、预览、回传片段或任务结束后导出。 组网方式也常见两类： 数据采前端接入现场 AP（STA 模式）； PC开启热点，数据采集前端连接热点。 总之，需要数据采集前端有连接Wi-Fi能力，其次需要与PC处在同一个局域网中。 Wi-Fi连接的优点： 免布线：无法走线/不允许走线时，DAQ直接放在采集点的近端，工程师直接通过Wi-Fi控制DAQ进行数据采集； 灵活数据采集：通过将DAQ IP映射至公网，PC通过IP地址访问DAQ，从而进行超远距离的数据采集控制。 Wi-Fi连接的局限： 连续大数据量传输不确定：无线链路可用带宽随时变化，长时间连续采集更容易暴露丢包/重传/缓存溢出等问题，数据越大、越“拉满”越明显； 稳定性受环境影响大：多径反射、同频干扰、AP并发/拥塞、设备移动导致信号路径变化，都会带来吞吐波动、时延/抖动增大，表现为实时曲线卡顿、偶发掉线或重连。 在实际的工程应用中，Wi-Fi 连接常出现在不方便或不允许布线的测试任务中，或者有远程/异地数据采集的需求，而不方便部署网线的情况。工程师可在电脑端远程配置参数、启动/停止采集、查看关键指标或抽取关键片段；如果数据量较大或需要长时间记录，通常会配合前端的缓存/本地存储，让 Wi-Fi 负责“看得见、控得住、回得来”，而数据完整性由数据采集前端兜底。 三、USB连接 USB 数据采集设备通常指：采样发生在外置前端（前端内置ADC/调理/时钟等），PC 负责参数配置、显示分析和数据存储，USB 负责把数据“搬进电脑”。系统关系一般是PC 作为 USB Host，采集前端作为 USB Device。 USB连接的优点： 部署门槛低、上手快，不用配 IP、不依赖网络环境，插上设备、装好驱动/软件基本就能开始采集； 便携性强，外置盒子+笔记本的组合很常见，适合外场、客户现场、临时布点等需要“带着走”的任务； USB 接口普及度高，线材、转接、固定夹具、扩展坞等配套好找； USB连接的局限： 扩展性通常不如网络/平台型方案自然，当系统从“单前端”扩到“多前端、多点位协同”，USB 的布线、管理与同步方式会更依赖具体实现； 同一 USB 控制器下挂多个高吞吐设备（采集前端、外置 SSD、摄像头等）时，可能出现吞吐波动、缓冲告警、偶发卡顿。 不同电脑的 USB 控制器、驱动栈、系统负载、电源管理策略不同，同一设备在不同主机上可能表现差异明显。 常见的 USB 采集前端多为便携式外置设备，这类设备通常集成较完整的通用测量接口，例如模拟量输入/输出、数字 IO、计数器/编码器等，通过一根 USB 线即可完成与 PC 的连接与控制，实现数据采集、显示与存储。它在外场/客户现场的临时测量、研发阶段的快速验证与调试、小通道短时间测试等方面应用广泛。 四、PXIe连接 PXIe 是“机箱 + 背板 + 模块”的平台形态。采集/仪器模块插在机箱内，通过背板互联；机箱再通过控制器或外部链路与 PC 工作站协同。它与“单个外置采集盒”的差别在于：平台化、模块化、系统级组合能力更强。 如果机箱内部插入一个PXIe Controller，那么它自己就是一台主机，可以独立完成采集工作。 当没有插 PXIe Controller 时，PXIe 机箱一般不是用普通网口直接连PC，而是用一条“把 PCIe 总线延长出来”的远程控制链路，让外部 PC 像插了本机 PCIe 设备一样识别机箱里的模块。工程里最常见的连接方式有两种：MXI-Express（PC 端插一张主机接口卡，机箱端插远程控制模块，用专用线缆连接）和 Thunderbolt。 典型的数据链路如下： 传感器 → PXIe 模块采样/处理 → 机箱背板 → 控制器/链路 → PC/存储 PXIe连接的优点： 机箱里按需插不同功能模块（模拟/数字/总线/开关矩阵等），系统能力来自“模块组合”，后期加模块、换模块比较顺利； 系统工程化程度高：供电、散热、安装形态更像“测试平台”，做成机柜/台架系统后，布线、维护、备件管理更规范； 当测试系统不是一次性项目，而是会持续扩展通道、增加功能、升级模块时，平台化的可演进性更友好。 PXIe连接的局限： 成本与体积通常更高：机箱+模块体系的投入明显高于“PC+单卡/单盒”，也更偏固定部署。 移动/外场不够友好：对需要频繁搬运、快速搭建的任务，PXIe 的“工程化优势”反而会变成负担； 系统搭建复杂度更高：它更像“搭一套测试系统”，需要考虑机柜布局、线束管理、散热、供电余量、接地等系统问题。 实际上，SonoDAQ Pro 采用基于 PCIe 的模块化背板架构。各功能模块通过背板与主控平台（ARM）实现高速数据上下行、数据同步以及供电。我们将这一内部互联机制命名为“Trilink”。在实现模块化扩展的同时，SonoDAQ Pro 还支持 GLAN、Wi-Fi 与 USB-C 等外部通信接口，显著提升了部署与应用的灵活性。 如果你想更直观地了解 SonoDAQ 在不同连接方式（USB / Wi-Fi / GLAN）下的实际用法、典型场景案例和常见配置清单，可以访问 www.crysound.com.cn查看相关资料，也欢迎联系兆华电子（CRYSOUND）团队。

在声学测试（声压级、频响、噪声、混响等）中，测量误差常常并非来自仪器“精度不够”，而是来自声场假设不匹配：你以为测的是“声压”，但传声器在不同声场里看到的“声压”并不完全等价。尤其在中高频（当传声器尺寸与声波波长可比时），差异会显著放大。 工程上，测量传声器通常按其标称校准/补偿目标分为三类：自由场（Free-field）、压力场（Pressure-field）、随机入射/扩散场（Random incidence / Diffuse-field）。本文用工程表格与误区清单解释三类声场差异、典型场景与使用要点，并给出可直接写进测试计划的选型规则，帮助提升测量可重复性与可比性。 三类典型声场：自由场 / 压力场 / 扩散场 图1 自由场（Free-field）：反射可忽略，声波主要从一个方向入射 图2 压力场（Pressure-field）：小腔体/耦合器内，关注振膜表面声压 图3 随机入射/扩散场（Diffuse-field）：多反射，多方向等概率入射（统计意义） 声场类型速览（工程选型版） 类型声场假设典型场景放置/指向主要误差关注点自由场传声器反射可忽略，主要为单一方向入射（常取0°）消声室、扬声器轴向频响、前场声压测量指向声源（0°）角度偏离、反射引入、支架/外壳散射压力场传声器测量振膜表面的真实声压（常见于小腔体）校准耦合器、耳模拟器/IEC耦合器、壁面边界测量与边界齐平或耦合器连接泄漏、腔体驻波、耦合不良随机入射/扩散场传声器多方向等概率入射（统计意义）混响室、车内/舱内高反射环境、扩散声场测试指向要求低，但需规范固定真实场不够“扩散”、局部遮挡与反射面影响 提示：表中“声场假设”是选型的第一关键变量。测量几何（入射角、距离、反射条件）一旦变化，误差分布也会随之变化。 自由场（Free-field）：测“未被你打扰前”的声压 自由场可理解为：空间中几乎没有反射，声波主要从一个方向（通常取传声器法线方向0°）到达。但传声器本体会对声场产生扰动，因此自由场传声器往往带有“自由场补偿”，目标是在自由场条件下读到更接近“传声器放入前”的声压。 典型应用 消声室或近似无反射环境的声压级测量 扬声器轴向频响、声源前场测量 需要严格定义入射方向的工程测试 使用要点 尽量保持0°入射：偏离角度会在中高频显著放大偏差。 避免额外散射体：支架、转接头、夹具、线缆、保护罩会引入声学散射与反射。 尽量控制声学反射：地面、台面、周边墙面反射会破坏自由场假设。 消声室 压力场（Pressure-field）：测振膜表面真实声压 压力场常出现在小型封闭空间或耦合器中：你关心的是振膜表面处的实际声压，而不是自由场中“未被扰动”的声压。此时传声器往往构成腔体边界的一部分。 典型应用 校准耦合器、活塞式声源或腔体校准 耳模拟器/IEC耦合器（耳机与入耳式产品测试） 壁面或边界声压测量 使用要点 密封/耦合优先：微小泄漏会显著改变低频与中频读数。 注意腔体驻波：高频段腔体几何会引入频响结构，需要按标准/方法处理。 保证安装一致性：重复装配与夹紧力变化会影响结果一致性。 扩散场（Diffuse-field）：平均意义下的“全方向” 扩散声场（随机入射场）指声波从各方向到达的概率近似相等（统计意义），在混响室或高反射空间中更接近这一假设。随机入射传声器的目标是：其频响更接近多角度入射响应的平均。 典型应用 混响室测量、房间声学评估 车内、舱内等高反射环境的噪声与声压测量 扩散声场相关的统计测量 使用要点 “随机”不是魔法：若直达声占比高或声能分布不均匀，扩散场假设不成立。 安装使用仍需规范：大型夹具、支架与遮挡会改变局部声场特性。 尽量保持测点一致：位置变化会导致混响叠加关系变化，影响可重复性。 选型建议：把“声场假设”写进测试计划 近似无反射、方向明确（轴向测量）→ 选择自由场传声器 耦合器/小腔体/边界面测量振膜表面声压 → 选择压力场传声器 混响或高反射环境、声能来自多方向 → 选择随机入射/扩散场传声器 当声场不确定时，更实用的做法是：先定义测试几何（直达声是否占主导、传声器指向是否固定），再结合校准/修正方法收敛误差来源，必要时考虑多场修正方案。 常见误区 拿自由场传声器在耦合器/小腔体里测：高频误差往往会被放大。 自由场测量不对准声源：角度偏差在中高频尤为明显。 把普通房间当扩散场：直达声主导或反射不均匀时，随机入射假设失效。 结语 自由场、压力场、随机入射/扩散场并非营销标签，而是把传声器的频响设计与校准假设绑定到具体声场模型。将“声场类型”写入测试计划（含几何、入射角、反射条件、校准与修正方式），能够显著提升结果的可重复性与可比性。 如需进一步了解传声器功能及测量解决方案，欢迎填写表单联系我们。

在声学与振动测试里，FFT 分析（Fast Fourier Transform，快速傅里叶变换）几乎是每位工程师都会打开的工具，做扬声器频响、耳机失真、NVH 诊断、结构共振排查、产线异常噪声定位…… 很多工程问题其实都在问同一件事：能量主要集中在哪些频率？是一个主频还是一堆谐波？噪声底高不高？有没有共振峰？FFT 是回答这些问题的最通用入口。 本文帮助你从工程视角理清三件事： 什么是FFT分析 FFT分析的工作原理 如何正确且高效地使用FFT 什么是 FFT？ 在时间域里，一个信号就是一条随时间变化的波形——所有成分都“挤在一起”，看得见，却难以分辨里面到底有哪些频率。 FFT（Fast Fourier Transform，快速傅里叶变换）的作用，就是把时间信号分解成一系列不同频率的正弦波，在频率域里用“频率 + 幅值 + 相位”来描述原始信号。简单理解： 时间域：看到的是“这段时间里信号怎么跳来跳去” 频率域：看到的是“里面都有哪些频率成分、哪个最强、相互之间什么关系” 傅里叶最初（19 世纪初）提出的核心思想是：复杂的周期函数可以分解成一堆正弦/余弦的叠加。后来发展成连续时间的傅里叶变换，把信号映射到连续的频率轴。 计算机时代改变了一切：工程师拿到的是采样数据，而且只拿到有限长度 N 的一段。于是出现了 DFT（离散傅里叶变换）：把 N 个采样点变成 N 个离散频点的复数值。 而FFT（快速傅里叶变换）并不是“另一种变换”。它是一类算法家族，用更快的方式计算完全相同的 DFT 结果，也就是 “用巧妙的分治和对称性复用”，把同一个 DFT 的计算从 O(N²) 降到 O(N log N)；你得到的 X[k] 与直接算 DFT 完全相同，只是快得多。 FFT擅长什么？不擅长什么？ FFT 很擅长： 找确定性的窄带成分：主频、谐波、开关频率、啸叫点、机械转速相关峰 看宽带分布：噪声底、谱倾斜（1/f）、带内功率（band power）、SNR 做系统特性分析：传递函数、共振/反共振、相干函数、延迟估计 做时间-频率分析的基石：STFT/声谱图 FFT 不擅长（或不能单靠它解决）的典型场景： 强非平稳信号的“瞬时频率”问题：必须用 STFT/小波/时频方法，而不是指望单次 FFT 区分两个极近的正弦：如果它们间隔小于你的分辨率（由 N 决定），再聪明也分不开 把短记录“变成长记录”：零填充只能让曲线更平滑（插值），不会凭空增加信息 想把 FFT 用好，先搞清这些概念 采样率：你能看到多高的频率 在做任何 FFT 之前，你首先做了采样：从连续时间信号 x(t) 变成离散序列 x[n] = x(n/fs)。采样率 fs 决定了你能观察到的最高无混叠频率：Nyquist 频率 = fs/2。 如果模拟信号里存在高于 fs/2 的成分，它不会“消失”，而是折叠到低频，形成混叠（aliasing）。混叠一旦发生，后面再怎么 FFT 都救不回来。工程上必须在 ADC 前（或重采样前）用抗混叠滤波器把高频压下去。 图1 混叠示意 — 900Hz的正弦波以fs=1kHz采样，会在离散频谱中“看起来像”100Hz DFT计算 给定 N 个采样点 x[0]..x[N-1]，DFT 定义为： 逆变换（IDFT）： 直觉理解：X[k] 可以看成 x[n] 与某个复指数 e^{j2πkn/N} 的相关程度；幅度告诉你“有多少”，相位告诉你“在时间上怎么对齐”。 画什么？幅度谱、幅值谱、功率谱、PSD 同样一段 FFT 输出 X[k]，你可以画出很多“看起来像频谱”的东西。问题在于：它们不是同一个量，单位也不同。很多跨工具对比失败，本质是“你画的不是同一种谱”。 量的名称常用符号单位示例（若 x 是电压 V）最适合用来做什么幅度谱（Magnitude spectrum）|X[k]|V·sample（取决于归一化）找主频/谐波/尖峰位置幅值谱（Amplitude spectrum）A(f)V（做了正确 scaling 后）估计纯音幅值/校准幅度功率谱（Power spectrum）|X[k]|²V²·sample²（仍依赖 scaling）能量对比、谱形比较（需统一约定）功率谱密度 PSDSxx(f)V²/Hz噪声分析、带内功率/带级、跨 N 可比 关键结论：如果你要比较不同 N、不同窗、不同工具下的噪声水平，优先用 PSD（x²/Hz）。原始 |X| 或 |X|² 往往不可直接比。 通过一个具体的例子看看：同一段信号，时域和PSD长什么样 下图中的例子包含了两个不同频率的正弦波信号。时域看起来像“抖动的波形”，频域分析后可以清楚看到两个窄峰。 图2 OpenTest的FFT分析支持同时计算PSD和ASD 下载OpenTest免费版体验FFT分析 -> 窗函数与谱泄漏：让谱线更“干净” 理想情况下，FFT 假设截取的是一个完整周期并周期延拓的信号。但实际测试中采样窗口往往只截到非整数个周期，拼接时在边界产生不连续，就会导致能量“洒”到邻近频点上，这就是谱泄漏（spectral leakage）。 为减小泄漏，通常需要在做 FFT 前对时间信号乘以窗函数。窗函数会同时改变三件事： 主瓣宽度：主峰变宽，近邻频率更难分开 旁瓣高度：旁瓣越低，强峰旁边越容易看到弱峰（动态范围更好） 幅度/能量标定：窗会改变纯音幅度与噪声底，需要对应校正 从经验上来看常见的窗选择方向： Rectangular：只在你能保证相干采样（整周期）且追求最窄主瓣时使用 Hanning：最通用、最“少出错”的选择，适合 PSD/Welch、声学/振动一般分析 Hamming：与 Hanning 类似，通信等场景常用，旁瓣/主瓣权衡略不同 Blackman / Blackman-Harris：旁瓣更低，适合强峰旁边找弱峰，但主瓣更宽 图3 OpenTest中使用不同窗函数进行FFT分析 下载OpenTest免费版体验FFT分析 -> 平均方式：让频谱更稳定 对噪声或非平稳信号，单次 FFT 谱往往波动很大。通过多次平均可以得到更平滑、可重复的频谱。常见方式包括： 线性平均：多次 FFT 结果直接算平均值 指数平均：给最近的数据更高权重，适合实时监控 能量平均：基于能量加权，保证功率相关量的一致性 合理的平均设置能在“平滑掉随机波动”和“保留真实变化”之间找到平衡。 FFT 可以用在什么测试场景里？ 音频与声学 音频/声学里 FFT 常见用途： 找啸叫点、谐波失真、设备噪声底（PSD） 做频响（传递函数）、房间模态/共振分析 做声谱图：语音/音乐/设备噪声的时变特征 注意：声学报告里常用 dB SPL、A 计权、1/3 倍频程等。FFT 只是基础工具，输出口径（参考值、加权、带宽）一定要写清楚。 振动与旋转机械 找转速相关峰（1X、2X…）、齿轮啮合频率、结构共振。 轴承故障常需要包络分析/解调：先带通滤波再做 FFT（频域诊断链条更长）。 如果转速在变，直接 FFT 会把峰“抹开”。此时更适合做阶次分析（order tracking）或同步重采样，让频率轴变成“阶次轴”。 电力电子与电能质量 工频谐波（50/60 Hz 及其倍频）、THD、纹波与开关频率尖峰。 EMI 预分析：看谱线、噪声底、带宽内能量（配合 RBW/平均）。 电力系统常见问题是“非相干采样”：记录长度不是整数个工频周期会造成泄漏，导致谐波测量偏差。工程上常用同步采样、整周期窗、或专门的谐波分析方法。 射频与通信（以基带视角） 看调制信号的功率谱/频谱掩模（spectral mask）。 OFDM 等多载波信号：频域幅度统计、邻道泄漏、EVM 相关分析。 通信里更强调“单位一致、带宽一致、平均方式一致”。FFT 本身容易做，但把它变成“可比的功率谱测量”要严格定义窗、RBW、检测器与平均。 成像与 2D 滤波 图像的 2D FFT 是空间频率分析：边缘=高频，平滑=低频。 常见操作包括：频域低通/高通、去周期噪声（在频域抑制某些尖峰）、卷积加速。 注意边界：2D FFT 默认周期延拓，图像边缘不连续会引入很强的频域伪影。常用 padding、镜像边界或 2D 窗来缓解。 让 FFT 成为“顺手的工程工具” 从原理上看，FFT 涉及的数学不算轻松；但落到工程应用，目标其实很简单： 让你更快、更清楚地看懂信号里“藏着什么”。 把 FFT 从“数学概念”变成“日常顺手的工程工具”，帮助声学与振动工程师在研发、验证和生产的各个阶段，更高效地完成测试与分析工作。 OpenTest中的FFT分析现开放免费试用，立即下载使用-> 或填写下方表单 ↓ 预约演示体验。 访问OpenTest 网站 www.opentest.com 了解更多功能与应用案例。

超声波成像测漏系统（Acoustic Imaging Leak Detection System，简称AILD）由杭州兆华电子股份有限公司研发，目前已在多家煤化工、石化、天然气企业的装置区上线运行，用于高空、高危区域的在线泄漏监测。本文由兆华电子AILD项目团队撰写，基于实际部署与运维经验整理而成，并用通俗的方式聊清楚：为什么要用这种系统、它大概怎么工作、现场用了之后究竟有什么变化、以及它能做什么、不能做什么。 一、传统泄漏巡检，难在哪儿？ 在石化、天然气场站、煤化工、危化品堆场，大家对“泄漏”这两个字有多敏感，就不用多说了。真正麻烦的是：很多关键点位都在20米左右的高空。 过去要查一个高空微小泄漏，大多是这样的流程： 搭脚手架、上吊笼，上下折腾好几个小时； 人带着肥皂水、便携仪器在管线间钻来钻去； 冬天手冻僵、夏天汗湿透，查完一圈心里还不踏实——“这么多阀门、法兰，会不会还有漏掉的？” 总结下来，传统泄漏巡检普遍有几件“老大难”： 点位高：20米管廊、塔器顶部、人难上去，临时搭设成本高，作业风险也高。 声音小：微小泄漏产生的超声波信号，被泵机、风机噪声淹没，靠耳朵几乎听不出来。 看不见：早期泄漏流量小，肥皂水不起泡，气味不明显，等“看见油迹、闻到味”时往往已经扩散。 效率低：一套装置区动辄上千个监测点，人工“爬上爬下”更多是抽查，很难做到真正的连续、全覆盖。 传统的电化学、红外、激光等检测方式，本质上还是点或线的监测： 在某个固定点测量“有没有超标”； 沿一条光路看“有没有气体通过”。 而现场真正想要的是： 不仅要知道“有没有泄漏”， 更希望在一大片区域里，看清楚“到底哪儿在漏”。 这正是超声波成像测漏系统（AILD）要解决的问题。 二、超声波成像测漏系统AILD：让“听不见的泄漏声”长成屏幕上的“彩云” 基本原理：带压气体泄漏→超声波监测→彩色云团定位 AILD的工作过程： 带压气体泄漏→产生特征超声波→多通道采集→声学成像→在画面上用“彩云”标记漏点。 当带压气体通过阀门缝隙、法兰微裂、焊缝缺陷喷出时，会和周围空气产生剧烈湍流，形成一类有明显特征的超声波信号： 泄漏量越大，超声信号越强； 压差越高，声学特征越明显； 与电机、泵机那种偏低频的机械噪声不同，便于从背景声中“拎出来”。 AILD做的，就是想办法把这种“听不见的声”变成“看得见的图”： 1.使用多通道超声波传感器阵列，从多个方向同步采集超声信号； 2.在前端做放大、滤波、去噪，尽量剔除电磁干扰和低频背景噪声； 3.对多通道信号做相位差/强度差分析，估算不同空间位置的声能分布，推算出泄漏声来自哪个方向、哪一块区域； 4.把声能分布映射成二维“热力图”，再叠加到现场视频画面上。 最后，泄漏信号最强的地方，会在屏幕上长出一团红黄绿色的“彩云”。对现场人员来说，效果非常直观：画面里哪里有彩云，哪里就“很可疑”。 工程参数：大概能扫多远、能扫多小？ 从多个在线运行项目的现场测试和联合标定结果来看，AILD在工程应用中的典型能力大致如下： 推荐检测距离：0.5～50m 在1～30m范围内，对微小泄漏有更好的信噪比和成像效果； 工作频段： 超声波频段（高于20kHz），通过带通滤波选取泄漏特征频带（20~40kHz），抑制可闻频段和低频机械噪声； 最小可检泄漏量/孔径（典型工况）： 在最低0.6MPa压差条件下，对阀门缝隙、法兰微缝等0.1mm量级早期泄漏具备可视化检测能力； 实际灵敏度会随介质种类、压力、背景噪声和布点方式有所变化； 定位精度： 在推荐距离内，可提供厘米级泄漏点位置，配合视频画面，在画面上“指点”到具体设备或法兰区域。 这些数值不是“绝对不变的标准线”，而是我们在多个现场项目中验证过的典型工程水平。 防护等级： 通过Ex ib IIC T6 Gb防爆认证，IP66防护认证，适用于典型危险区域的长期在线部署。 系统架构：不只是一个探头，而是一整套在线系统 AILD不是一只“聪明的传感器”这么简单，而是一整套在线监测系统，可以大致拆成三层： 1.前端感知层 云台式超声波成像测漏仪部署在现场，负责“听泄漏声、看现场画面、输出彩云图”； 支持云台旋转、俯仰，做大范围扫描。 2.中端存储层 NVR等存储设备接收前端数据； 将视频、声学图像、告警记录完整留存，便于后续回放和事故分析。 3.后端管理层 VMS等管理平台接入多个前端； 统一做设备管理、检测控制、告警展示、报表统计，将信息集中呈现到中控室大屏。 可以用一句话来形容： 前端“看见漏点”， 中端“记住过程”， 后端“一屏管全场”。 一个典型现场：从“爬管廊”到“看彩云” 以宁夏某煤化工装置区为典型案例，目前已在现场已部署11套AILD，覆盖气化炉、加热炉、罐区、管廊等多类场景。看看现场在引入AILD之后，实际工作方式是怎么变的。 改造前：6个人爬半天，还是“心里没底” 典型的气化炉装置区： 气化炉装置区内分布着大量高温高压管道、阀门和法兰； 很多关键点位在20米左右高空； 介质多为可燃和有毒气体，一旦泄漏不只是损失原料，更牵涉人身安全和装置稳定。 过去的巡检，大致是这样进行的： 安排数名巡检和检修人员，提前搭好平台、上管廊； 带着肥皂水、便携式检测仪，沿着管廊和平台一家家地排查法兰和阀门； 一圈下来，少说也得大半天，遇到大检或专项排查，甚至要连干几天。 一线同事对这种模式的评价很直接：“累，慢，还不放心。” 累：高空来回奔走、各种姿势贴近设备看/听； 慢：一个区域几十上百个点位，挨个排查耗时很长； 不放心：现场噪声大、点位多，总觉得“人眼、人耳”有可能遗漏细小问题。 改造中：让云台每天替你“扫一遍” 在对泄漏风险和巡检负荷做完评估后，我们与业主一起在不同高度的平台上，分层部署数台云台式超声波成像测漏仪，并接入AILD： 高层云台：覆盖气化炉炉头、煤粉管道等重点区域； 中层云台：覆盖锁斗、伴热、法兰和阀门密集带； 低层云台：覆盖给料罐、地面管线等设备。 在工程实施中，有两步非常关键： 1.设定巡航路线和预置位 #image_title 对每一台云台设定若干“预置视角”（比如某条管廊、某组法兰、某个平台区域）； 按工艺分区和风险等级配置不同的巡航周期：高风险区域扫得更勤。 2.接入中控系统 所有前端设备的声学成像画面和告警信息接入AILD的管理平台； 中控室大屏可以同时查看装置区俯视画面、彩云图以及告警列表。 从那以后，设备基本就是按设定策略，每天自动完成“扫一遍”的动作： 云台按照预定路线旋转、俯仰，把各层关键区域逐一扫描； 一旦某处出现特征泄漏超声信号，对应位置就会在屏幕上长出一团“彩云”； 中控值班员看到彩云异常，就能第一时间通知检修，直奔对应的阀门或法兰，做针对性确认和处理。 改造后：从“人找问题”变成“问题自己冒出来” 运行一段时间之后，现场的反馈集中在三个方面： 1.高空作业次数减少了 原来每月2～3次的地毯式高空排查，被压缩为“按季+有异常上去核查”，高空作业次数在统计维度上明显下降； 日常以“系统自动巡检+有异常时人工上去核查”为主，高空作业更聚焦在具体问题点。 2.问题发现得更早、更小 过去很多微小泄漏，往往要到“闻到味儿、看到痕迹”才被注意到； 现在只要泄漏达到可检测阈值，在彩云图上就能提前看到异常信号，让处置“抢”在前面。 3.检修效率更高了 以前接到“某片区域有味道”的反馈，只能在几十个法兰、阀门里逐个排查； 现在AILD在画面上直接标出哪一个设备附近有明显声学异常，检修人员拿着工单就能直奔目标区域。 一线同事后来总结了句很形象的话： “以前是我们到处找问题， 现在是问题自己在屏幕上冒出来。” 这大概就是“从爬管廊到看彩云”的变化。 AILD能做什么？不能做什么？ 从安全和工程的角度来看，清楚“边界条件”很重要——既是对现场负责，也是对系统本身负责。 能做什么：它特别擅长的几件事 1.高空/高危区域的大范围在线监测 通过云台+阵列，实现0.5～50m范围内的面覆盖扫描，特别适合20m高管廊、塔器顶部等人工难以频繁到达的区域。 2.可视化定位 不只是告诉你“有泄漏”，而是在画面上直接“长出一团彩云”，提示泄漏位置； 配合厘米级定位精度，可以很快定位到具体设备/法兰区域。 3.全天候在线守望 7×24小时工作，不依赖人工巡检； 不怕风把气体吹散，因为它看的是“喷流产生的声音”，而不是气体浓度积累。 4.帮助减轻高空作业与重复巡检负荷 让一线人员从“频繁上高排查”转向“有异常再上去解决”，安全性和效率都有改善。 不能做什么：需要诚实面对的限制 1.看不见“完全被遮挡”的点 超声波泄漏信号只有在能够顺利传播到超声波传感器阵列时才能被系统有效识别和成像。如果泄漏点被结构件、厚壁壳体完全挡住，传感器阵列“听到”泄漏信号的概率会显著下降，甚至无法检测到泄漏。 这类区域需要通过合理布点、多角度布设或配合其他检测手段来补足。 2.强超声干扰源附近，需要特别设计 比如工艺放空口、长期开启的蒸汽排放、高频气动设备等，本身就会产生“像泄漏一样”的超声特征； 对这些点，通常需要在项目设计阶段做现场噪声谱分析，并通过区域屏蔽等方式进行处理。 3.它不是万能的“替代品”，而是强有力的“补充” 对于某些必须测“浓度是否超标”的场景（如人员密集区的有毒气体报警），电化学/红外/激光等传感器仍然是刚需； AILD更适合用来构建一张“声学雷达网”，提前把泄漏风险“点亮”在画面上。 如果把整套泄漏监测系统看作一个团队： 浓度传感器负责“守住底线（浓度超不超标）”； AILD更像一个“早期侦察兵”，提前告诉你哪里出现了可疑喷流，提醒你去看一眼、查一查。 结语：让系统先看到问题，让人更安全地去解决问题 当我们有了AILD这样的超声波成像测漏系统之后，工作方式变成： 由系统每天按路线把装置区扫一遍； 一旦屏幕上长出“彩云”，再由人带着工单、有针对性地上去处理问题； 高空作业更聚焦、次数更少，泄漏往往在“还没闹出动静之前”就被解决。 对于石化、天然气、煤化工等行业来说，AILD不是一个“炫技”的新玩具，而是一种更早识别泄漏、更安全组织巡检、更系统防控风险的方式。 需要强调的是，AILD并不是对所有传统检测手段的替代，而是其中一枚重要“拼图”。在具体项目中，我们通常会将AILD与浓度检测、工艺联锁、人工巡检等手段组合应用，通过分层防护的方式提升整体泄漏防控能力。 如果您所在的现场也有高空点位多、脚手架频繁搭拆、微小泄漏发现晚、排查慢、夜间和恶劣天气巡检压力大等难点，不妨考虑引入这样一套超声波成像测漏系统，让问题先暴露在屏幕上，如您有需求或需要更合适的检测方案，请通过下方表单与我们联系，我们的销售或技术支持工程师将与你取得联系。

在真实的 DAQ 使用场景中，机壳的耐用性与抗划伤能力会直接影响设备寿命和后期维护成本。本文分享我们对 SonoDAQ 顶盖（PC + 碳纤维复合材料）进行的铅笔硬度划伤测试，并与一款典型笔记本电脑外壳做对比。测试结果覆盖 2H 到 5H 的划伤表现，展示了该外壳在日常搬运、放置与手持操作中的耐磨能力，以及表面处理工艺为何能显著提升长期使用的外观保持性。 耐刮性如何影响 DAQ 的实际使用 在选择数据采集前端时，工程师最先关注的往往是参数：采样率、动态范围、同步精度、通道数……但设备真正投入使用几年之后，很多人会发现，外壳的可靠性和耐刮程度，同样直接影响整机寿命和使用体验。 对于声学与振动测试设备来说，这一点尤为明显。SonoDAQ 常见的应用场景包括 NVH 路试、工业现场测试、户外或半户外长期采集等，设备往往需要： 频繁搬运、装车或固定在工装或测试台上； 在实验室桌面、仪器车、工具箱之间来回挪动； 与其它金属设备、螺丝刀、笔记本电脑等长期“近身接触”。 在这样的使用环境下，如果外壳很容易被刮花，不仅影响观感，也可能带来维护和更换成本。因此，我们针对 SonoDAQ 数据采集前端的上壳，做了一次更贴近日常使用场景的铅笔硬度测试，并选取了一台常见笔记本电脑外壳作为对比。 测试步骤 我们本次测试严格按照ISO15184: 2020标准规定的测试方法进行，旨在测试SonoDAQ数据采集前端上壳外表面的UV固化涂层的耐刮性能。 测试对象： 样品描述A：SonoDAQ数据采集前端上盖板材质：PC+碳纤维，配合内部铝合金框架和防摔角设计B：某款日常使用的笔记本电脑外壳材质：常见塑料或金属外壳，表面同样经过喷涂或涂层处理 本次测试采用铅笔硬度测试的思路，使用不同硬度的铅笔在外壳表面施加划擦，观察是否出现肉眼可见的划痕。 测试工具： 铅笔硬度计，可随需求增加配重； 铅笔：硬度为2H、3H、4H、5H； 测试方法： 将铅笔45°插入铅笔硬度计中，总配重750g（等同于对漆面施加7.5N的力）； 使用不同硬度的铅笔在外壳表面施加划擦3次，观察是否出现肉眼可见的划痕； 尽量保持相近的划擦长度和力度，以保证不同硬度下具有可比性； 观察指标： 是否出现肉眼可见划痕； 表面光泽是否明显变化。 SonoDAQ真实的刮擦结果 根据测试结果，我们观察到数据采集前端外壳在不同硬度铅笔的测试下表现出了不同的耐刮擦能力。同时为了进一步验证数据采集前端外壳的耐用性，我们还对常见的笔记本外壳进行了类似的铅笔硬度测试。笔记本外壳通常采用塑料或金属材质，且其表面也会经过喷涂处理。我们使用了与数据采集卡相同的测试方法： 2H铅笔： SonoDAQ Pro某笔记本 小结：SonoDAQ 外壳和笔记本外壳表面均未出现明显划痕，肉眼观察基本没有变化。 3H铅笔： SonoDAQ Pro某笔记本 结论：SonoDAQ 外壳和笔记本外壳表面均未出现明显划痕，肉眼观察基本没有变化。 4H铅笔： SonoDAQ Pro某笔记本 结论：在 4H 条件下，SonoDAQ 外壳表面依然没有明显可见的划痕；而对比测试的笔记本外壳已经出现了清晰可见的刮痕，基本接近其耐刮擦能力的上限。 5H 铅笔： SonoDAQ Pro 结论：在5H条件下，SonoDAQ外壳表面开始出现轻微刮痕，说明其耐刮擦能力已经接近极限。 需要说明的是，铅笔硬度测试主要用于不同外壳之间耐刮擦能力的相对对比，并不等同于材料的绝对硬度或长期耐磨寿命。但对于评估日常使用场景下“是否容易被刮花”，这种方法非常直观。 如果把铅笔硬度换算成常见使用情况： 大多数钥匙、设备边角、工具的无意刮擦，通常落在 2H～3H 区间； 4H～5H 已经接近更硬、更尖锐，且带有一定刻意用力的刮擦情况。 SonoDAQ 外壳在 4H 条件下仍然不容易留下痕迹，只有在 5H 条件下才出现轻微划伤。这意味着，在正常搬运、装车、安装和日常使用过程中，外壳并不容易被划花。 为什么这个外壳不容易刮花 SonoDAQ 数据采集前端的外壳采用 PC + 碳纤维复合材料，本身具备较好的机械强度和韧性。在此基础上，外壳表面再经过喷涂烤漆工艺，叠加UV固化层，在以下几个方面起到了关键作用： 提升表面硬度，增强抗划伤能力； 提高耐腐蚀性和环境适应能力； 在保证耐用性的同时，兼顾外观质感。 在仪器设备领域，外壳并不是“越硬越好”，而是在耐刮擦、抗冲击、重量和长期可靠性之间取得平衡。从这次测试的结果可以看出，在真实使用环境中，SonoDAQ的外壳足够耐用。 如需进一步了解SonoDAQ的功能特性、应用场景与典型配置，可在www.crysound.com.cn查看相关资料；也欢迎与兆华电子CRYSOUND团队沟通，我们可以根据你的测试需求提供演示与选型建议。
